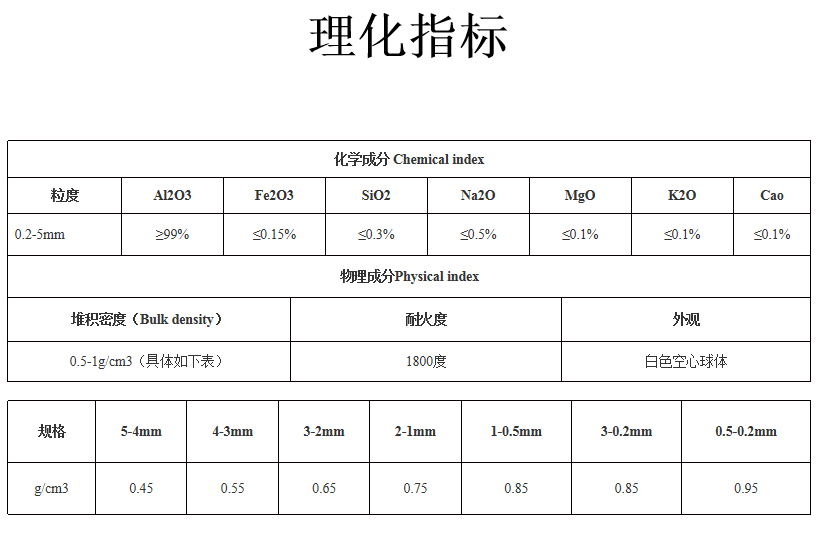

砂輪造孔用氧化鋁空心球的優(yōu)勢有哪些：
隨著孔隙率的增加,含空心球的多孔金屬結(jié)合劑金剛石砂輪的磨削阻力減小,砂輪的鋒利性,磨削比和被加工工件的表面質(zhì)量均得到提高;
當(dāng)孔隙率超過30%時,隨著孔隙率的繼續(xù)增大,工件表面質(zhì)量反而下降,磨削比呈下降趨勢,鋒利性繼而降低;
對于同一孔隙率,細(xì)粒度造孔劑砂輪的鋒利性,磨削比和加工工件表面質(zhì)量都高于粗粒度造孔劑砂輪;
加工A l2O3陶瓷材料的鋒利性高于HT250鑄鐵材料.
隨著孔隙率的增加,含空心球的多孔金屬結(jié)合劑金剛石砂輪的磨削阻力減小,砂輪的鋒利性,磨削比和被加工工件的表面質(zhì)量均得到提高;
當(dāng)孔隙率超過30%時,隨著孔隙率的繼續(xù)增大,工件表面質(zhì)量反而下降,磨削比呈下降趨勢,鋒利性繼而降低;
對于同一孔隙率,細(xì)粒度造孔劑砂輪的鋒利性,磨削比和加工工件表面質(zhì)量都高于粗粒度造孔劑砂輪;
加工A l2O3陶瓷材料的鋒利性高于HT250鑄鐵材料.
